उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गोक्स का प्रवाह: | 50,80,100,180,300,350,500,800Nm³ / एच | गोक्स शुद्धता: | ≥99.6 |
|---|---|---|---|
| संचालन प्रैस: | 1.2Mpa | 1Mpa | पावर: | 60-1000 किलोवाट |
| उत्पाद का नाम: | क्रायोजेनिक ऑक्सीजन प्लांट | उत्पादन क्षमता: | 50-2000 एम 3 / घंटा |
| वोल्ट: | 380V, 400V, 440V | ||
| हाई लाइट: | औद्योगिक ऑक्सीजन गैस संयंत्र,ऑक्सीजन सिलेंडर भरने संयंत्र |
||

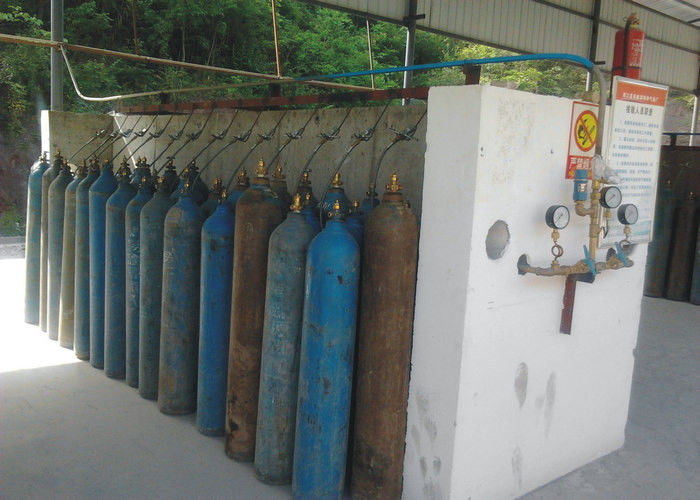

गैस एयर पृथक्करण संयंत्र ऑक्सीजन प्लांट, 2000 एम 3 / एच ऑक्सीजन सिलेंडर भरने के संयंत्र
जल्दी से विवरण:
स्थितिः नई
उद्गम स्थान: चीन (मुख्य भूमि)
ब्रांड का नाम: यूआईजी
मॉडल संख्या: केडीओ, केडोन, केजेओओ, केजन सीरीज
उत्पादन क्षमता: 50-2000 एम 3 / घंटा
पावर: 60-1000 किलोवाट
वोल्टेज: 380V, 400V, 440V
प्रमाणन: आईएसओ 9 001: 2000
1 साल की वॉरंटी
जीवन: उचित रखरखाव के साथ 20 साल
बिक्री के बाद सेवा प्रदान की गई: विदेशों में सेवा संयंत्रों के लिए उपलब्ध इंजीनियर्स
उपयोग: औद्योगिक और चिकित्सा (ऑक्सीजन, तरल ऑक्सीजन, नाइट्रोजन, तरल नाइट्रोजन)
यूआईजी एयर पृथक्करण पौधों की एक विस्तृत श्रृंखला के लिए डिजाइन किए गए हैं जिनके नीचे सारांश दिया गया है: ऑक्सीजन 99.7% और नाइट्रोजन 99.999%
विशेष विवरण:
दो संपीड़न तरीकों:
1) आंतरिक संपीड़न हवा पृथक्करण पौधों:
वायु-संपीडित-पूर्व-कूलिंग-प्रूफिफायर-सुधार-हृदय एक्सचेंजर (कम दबाव तरल) -लिक्विड ऑक्सीजन पंप (दबाव तरल ऑक्सीजन) -ऑक्सीजन वाष्पीकरण - ऑक्सीजन सिलेंडर
2) बाहरी संपीड़न हवा पृथक्करण पौधों:
वायु संपीड़ित-प्रीकोोलिंग-प्रूफिफायर-सुधार-दिल एक्सचेंजर (कम दबाव गैस) -ऑक्सीजन स्टोरेज ऑक्सीजन कंप्रेसर (दबाव ऑक्सीजन) -ऑक्सीजन सिलेंडर
आंतरिक संपीड़न के मुख्य तकनीकी विनिर्देश
मॉडल सामग्री | KZON- 50/50 | KZON- 80/80 | KZON- 100/100 | KDON- 180-20 | KDON- 300-50 | KDON- 350-80 | KDON- 500-150 | KDON- 800-200 | KDON- 1000-300 | |
गोक्स प्रवाह | Nm³ / एच | 50 | 80 | 100 | 180 | 300 | 350 | 500 | 800 | 100 |
गोक्स शुद्धता | % (ओ 2 ) | ≥99.6 | ≥99.6 | ≥99.6 | ≥99.6 | ≥99.6 | ≥99.6 | ≥99.6 | ≥99.6 | ≥99.6 |
गण प्रवाह | Nm³ / एच | 50 | 80 | 100 | 20 | 50 | 80 | 150 | 200 | 300 |
गणित शुद्धता | पीपीएम (ओ 2 ) | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
ऑपरेटिंग दबाव | MPA | 1.2 | 1.2 | 1.2 | 1 | 1 | 1 | 1 | 1 | 1 |
स्टार्टअप का समय | घंटा | ≤12 | ≤12 | ≤12 | ≤10 | ≤10 | ≤8 | ≤8 | ≤8 | ≤8 |
ऑपरेटिंग अवधि | साल | ≥1 | ≥1 | ≥1 | ≥1 | ≥1 | ≥1 | ≥2 | ≥2 | ≥2 |
ऑक्सीजन भरने (या बूस्टर) तरल पंप के साथ।
संयंत्र सामान्य तापमान आणविक चलनी सोखना, मध्यम दबाव बूस्टर विस्तार भाटा प्रवाह का उपयोग करता है।
वायुमंडल से कच्चे हवा को चूसा जाता है, यह धूल और यांत्रिक अशुद्धियों को हटाने के लिए फिल्टर के माध्यम से जा रहा है। फिर, यह एक स्टेज पेंच कंप्रेसर द्वारा एक निश्चित डिग्री तक अंतराल कूलर, एयर प्री-कूलिंग सिस्टम के माध्यम से संकुचित है, हवा लगभग करने के लिए ठंडा 8 ℃। पानी अलग होने के बाद नमी को पानी के विभाजक में अलग किया जाता है और फिर यह नमी, सीओ 2, सी 2 एच 2 और हाइड्रोजन डाइऑक्साइड को हटाने के लिए शुद्धिकरण में जाता है।
फिर हवा का सबसे अधिक हिस्सा मुख्य ताप एक्सचेंजर को संतृप्त प्रलोभन के लिए ठंडा किया जाता है और आंशिक रूप से निचले स्तंभ के निचले हिस्से में द्रवीभूत होता है; हवा के दूसरे भाग को दो चरण के संपीड़न बूस्टर के माध्यम से एक निश्चित डिग्री तक संकुचित किया जाता है, अंत चरण कूलर के माध्यम से संतृप्त तापमान के पास ठंडा होने के लिए ऑक्सीजन ताप एक्सचेंजर में प्रवेश करता है, फिर थ्रॉटल कम स्तंभ पर जाता है। निचले स्तंभ पूर्व आसवन के माध्यम से हम स्तंभ के निचले भाग से समृद्ध ऑक्सीजन तरल हवा प्राप्त कर सकते हैं। थ्रॉटल के बाद उप-कूलर के माध्यम से ठंडा करने के बाद, यह सुधार के लिए रिफ्लक्स तरल के रूप में ऊपरी स्तंभ के मध्य भाग में जाता है। कंडेनसर-बाष्पीकरण के माध्यम से घनीभूत होने के बाद निचले स्तंभ के ऊपर से डब्ल्यूएन प्राप्त किया जाता है, डब्ल्यूएन का एक हिस्सा निचले स्तंभ के लिए सुधार रिफ्लक्स तरल के रूप में उपयोग किया जाता है; उप-कूलर के माध्यम से ठंडा करने के बाद एक और हिस्सा थ्रॉटलिंग के बाद ऊपरी स्तम्भ के शीर्ष पर जाता है जिससे सुधार रिफ्लक्स तरल होता है। शुद्ध तरल ऑक्सीजन ऊपरी स्तंभ के निचले भाग से प्राप्त किया जाता है, और यह कंडेनसर-बाष्पीकरणकर्ता द्वारा सघन होता है। तरल ऑक्सीजन को उप-कूलर के माध्यम से ठंडा करने के बाद नीचे से समझाया जाता है, फिर इसे दबाव बनाने के लिए लोक्स पंप चला जाता है। यह ओ 2 हीट एक्सचेंजर में सुखाया जाता है और सिलेंडर को भरने के लिए सीधे ऑक्सीजन भरने वाला रैंप चला जाता है और सामान्य रूप से लुभाता है।
ऊपरी स्तम्भ के शीर्ष से डब्लूएन, उप-कूलर के माध्यम से जाता है, मुख्य ताप एक्सचेंजर के ओवेर भाग को एक विशिष्ट प्रलोभन के लिए फिर से गरम किया जाता है। फिर यह ठंडा बनाने के लिए विस्तार टरबाइन पर जाता है और उप-कूलर और मुख्य ताप एक्सचेंजर को फिर से सामान्य प्रलोभन के लिए फिर से गरम किया जाता है। इसका एक हिस्सा रेगनरेटिंग गैस संसाधन के रूप में शुद्ध करने से गुजरता है और दूसरा हिस्सा आंशिक रूप से उगाया जाता है।
बाहरी संपीड़न के मुख्य तकनीकी विनिर्देश
मॉडल सामग्री | KDON- 80/200 | KDON- 180/500 | KDON- 350/800 | KDON- 550-1000 | KDON- 750-1500 | KDON- 1000-2000 | KDON- 1500-3000 | KDON- 3000-3000 | |
गोक्स प्रवाह | Nm³ / एच | 80 | 180 | 350 | 550 | 750 | 1000 | 1500 | 3000 |
गोक्स शुद्धता | % (ओ 2 ) | 99.6 | 99.6 | 99.6 | 99.6 | 99.6 | 99.6 | 99.6 | 99.6 |
गण प्रवाह | Nm³ / एच | 200 | 500 | 800 | 1000 | 1500 | 2000 | 3000 | 3000 |
गणित शुद्धता | पीपीएम (ओ 2 ) | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
ऑपरेटिंग दबाव | MPA | 0.65 | 0.63 | 0.62 | 0.6 | 0.58 | 0.58 | 0.56 | 0.56 |
स्टार्टअप का समय | घंटा | ≤12 | ≤14 | ≤16 | ≤16 | ≤18 | ≤18 | ≤20 | ≤20 |
ऑपरेटिंग अवधि | साल | ≥1 | ≥1 | ≥1 | ≥1 | ≥1 | ≥2 | ≥2 | ≥2 |
ऑक्सीजन कंप्रेसर के साथ आक्सीजन भरने (या बूस्टर)
विवरण:
ऑक्सीजन और नाइट्रोजन वायुमंडलीय हवा से बना है।
निर्माण की प्रक्रिया में क्रायोजेनिक तापमान से युक्त वायुमंडलीय वायु की गहरी प्रशीतन / शीतलन शामिल है।
ऑक्सीजन और नाइट्रोजन शुद्ध रूप से बना है जो तरल वायु होता है जो सुधार / आसवन की प्रक्रिया से अलग होता है।
ऑक्सीजन और नाइट्रोजन को तरल रूप में तैयार किया जा सकता है या एक तरल ऑक्सीजन / नाइट्रोजन पंप के द्वारा 155/200 बार तक गैस में परिवर्तित किया जा सकता है।
औद्योगिक और मेडिकल ग्रेड के लिए ऑक्सीजन की शुद्धता 99.7% तक की जाती है। नाइट्रोजन गैस को ठंडे बॉक्स के आउटलेट पर 0.1 पहर में एकत्रित किया जा सकता है और आवश्यकता के अनुसार संकुचित किया जा सकता है या तरल नाइट्रोजन पंप द्वारा आंतरिक संपीड़न की विधि द्वारा 150/200 बार तक पंप किया जा सकता है। नाइट्रोजन गैस की मानक वाणिज्यिक शुद्धता 96-99% है और 99.99% या पीपीएम ग्रेड तक का उत्पादन किया जा सकता है।
प्रक्रिया में कच्चे माल की कोई आवश्यकता नहीं है और रसायनों की आवर्ती लागत नहीं है।
ऑक्सीजन और नाइट्रोजन पौधों को लगातार कर्तव्य के लिए डिज़ाइन किया गया है और यह स्वचालित है और सिर्फ एक व्यक्ति द्वारा संचालित किया जा सकता है।
यूआईजी क्रायोजेनिक सिस्टम घटकों में शामिल हैं:
एक हवाई फिल्टर
एक हवाई कंप्रेसर
एक हवा पूर्व शोधक
क्रायोजेनिक उपकरण वाले एक अलग टॉवर / पृथक पैकेज (ठंडे बॉक्स)
एक टरबाइन विस्तार इंजन
अनुप्रयोगों:
हमने कई देशों (रूस, कजाखस्तान, ताजिकिस्तान, भारत, बांग्लादेश, थाईलैंड, फिलीपींस, उत्तर कोरिया, मंगोलिया, इक्वेटोरियल गिनी, बोत्सवाना, ज़ाम्बिया, अंगोला, तंजानिया) को आपूर्ति की है।
प्रतिस्पर्धात्मक लाभ:
1. गैस के नुकसान और उच्च उपज नहीं
2. संचालित करने के लिए बहुत सरल और सुरक्षित
3. कम बिजली की खपत
4. कम वर्किंग प्रेशर
5. कम परिचालन लागत
6. कम रखरखाव लागत
7. जीवन अवधि 20 वर्षों से अधिक है
8. विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स
9. सभी गैस और तरल पौधों को ग्राहक-विशिष्ट साइट आवश्यकताओं को पूरा करने के लिए ऑप्टिमाइज़ किया गया है
